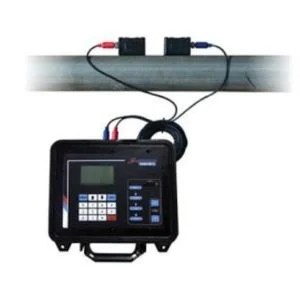

Flowmasonic WUF 620 J Portable Ultasonic Flow Meter

WUF 620 J series portable transit-time ultrasonic flow meter utilizes transit-time principle. The transducer is mounted outside surface of the pipe without requirements of flow stop or pipe cutting.

Description

WUF 620 J series portable transit-time ultrasonic flow meter utilizes transit-time principle. The transducer is mounted outside surface of the pipe without requirements of flow stop or pipe cutting. It’s very simple, convenient for installation, calibration and maintenance. Different sizes of transducers satisfy different measuring demand. Plus, select thermal energy measuring function to achieve completely energy analysis. It is widely applied in processing monitoring, water balance test, district heating balance test, energy efficiency monitoring as easy installation and simple operation advantages.

Brand

Flowmasonic

Feature

  • Built-in Chargeable Lithium Battery Can Continuously Work 50 Hours
  • 4 Lines Display Velocity, Flow Rate, Volume And Meter Status
  • Clamp-on Mounted, Unnecessary Pipe Cutting Or Processing Interruption
  • Built-in Data Storage Is Optional
  • Selecting Temperature Sensor PT1000 To Achieve Thermal Energy

Measurement Function

  • Suitable For DN20-DN6000 Flow Measurement By Selecting Different Size Transducers
  • Bi-directional Measurement, Flow Range From 0.01m/s To 12m/s

Specification

Transmitter

Measuring PrincipleTransit-time
Velocity0.01 – 12 m/s,Bi-directional Measurement
Resolution0.25mm/s
Repeatability0.1%
Accuracy±1.0% R
Response Time0.5s
Sensitivity0.003m/s
Damping0-99s(settable by user )
Suitable FluidClean or tiny amounts of solids, air bubbles liquid , Turbidity<10000 ppm
Power SupplyAC: 85-265V  DC:12- 36V/500mA
InstallationPortable
Protection ClassIP66
Operating Temperature-40℃ to +75℃
Enclosure MaterialABS
Display4X8 Chinese Or 4X16 English,Backlit
Measuring Unitmeter,ft,m³,liter,ft³ ,gallon,barrel etc.
Communication Output4~20mA, OCT, RS485 (Modbus-RUT), Data Logger
Energy UnitUnit :GJ,Opt: KWh
SecurityKeypad Lockout, System Lockout
Size270*246*175mm
Weight3kg

Transducer

Protection ClassIP67
Fluid TemperatureStd. transducer : -40℃~85℃(Max.120℃)
Pipe Size20mm~6000mm
Transducer SizeS     20mm~50mm
M    40mm~1000mm
L    1000mm~6000mm
Transducer MaterialStd. Aluminum alloy, High Temp.(PEEK)
Cable LengthStd. 5 m (customized)
